Ракета-носитель «Союз-ФГ» - ракета среднего класса, разработана и производится в РКЦ «Прогресс» (г. Самара). Она предназначена для выведения на околоземную орбиту автоматических космических аппаратов социально-экономического, научно-исследовательского и специального назначения, а также пилотируемых кораблей серии «Союз» (сегодня - «Союз-МС») и грузовых космических кораблей серии «Прогресс» (сегодня — «Прогресс МС») по программе полета Международной космической станции.
В настоящее время единственная в мире ракета-носитель, используемая для запуска пилотируемых кораблей с экипажами к МКС
Экологически безопасные компоненты топлива — керосин и жидкий кислород
Одна из самых надежных ракет-носителей в мире.
Ракета-носитель «Союз-ФГ» обладает повышенными энергетическими возможностями по отношению к серийной ракете «Союз» благодаря использованию двигателей с улучшенными энергетическими характеристиками на боковых и центральном блоках ракеты. Конструктивно «Союз-ФГ» выполнена по схеме продольно-поперечного деления ракетных блоков.
Трехступенчатая ракета-носитель «Союз-ФГ» разработана на базе ракеты-носителя «Союз-У». С целью повышения удельного импульса двигательных установок и увеличения грузоподъемности носителя на блоках 1 и 2 ступеней используются модернизированные двигатели с новыми форсуночными головками.
На первом этапе полёта работают двигатели четырех боковых и центрального блоков, на втором — после отделения боковых блоков — только двигатель центрального блока. В хвостовом отсеке каждого бокового блока размещается автономный четырехкамерный жидкостный ракетный двигатель однократного включения РД-107А, оснащенный двумя рулевыми соплами.
На центральном блоке второй ступени используется четырехкамерный двигатель РД-108А с четырьмя рулевыми соплами. Запуск ЖРД центрального и боковых блоков производится на Земле, что даёт возможность контролировать работу двигателей на переходном режиме и при возникновении неисправностей во время пуска отменять старт ракеты. Это существенно повышает безопасность запусков космических кораблей к Международной космической станции!
На третьей ступени применяется двигательная установка РД-0110, состоящая из четырехкамерного двигателя однократного включения и четырех поворотных рулевых сопел (используемых для управления полётом по трем осям). После выключения двигателя третьей ступени и отделения космической головной части третья ступень выполняет маневр увода.
В составе ракеты-носителя «Союз-ФГ» могут быть использованы головные обтекатели следующих диаметров: 2,7 м; 3,0 м; 3,3 м; 3,715 м.
Стартовый комплекс ракеты-носителя
Комплекс на Байконуре предназначен для предстартовой подготовки и проведения пусков ракеты-носителя среднего класса типа «Союз» с различными космическими аппаратами. Головным разработчиком стартового комплекса является филиал ФГУП «ЦЭНКИ» — НИИ СК.
Стартовый комплекс, созданный в 1957 году за необычайно короткое время для МБР Р-7 (прообраза ракеты-носителя «Союз»), в дальнейшем неоднократно дорабатывался в связи с модернизацией самой ракеты. Он успешно использовался при запуске первой межконтинентальной баллистической ракеты, первого искусственного спутника Земли, первого космонавта в истории человечества — Ю. А. Гагарина, космических кораблей «Восток», «Восход», «Союз», космических аппаратов, запущенных на Луну, Марс, Венеру.
Для различных отраслей экономики и обеспечения государственных нужд со стартовых комплексов ракет-носителей «Союз» проводились запуски спутников телевещания, связи, фотосъёмки поверхности Земли, прогнозирования погоды, биологических исследований, а также проводились работы с иностранными фирмами в области биотехнологии и исследования космоса.
Состав ракеты-носителя «Союз-ФГ» с пилотируемым кораблем «Союз МС»
Тактико-технические характеристики ракеты-носителя
при использовании головного обтекателя 3,0 м
Стартовая масса, т
~313
Количество ступеней
3
Компоненты топлива:
— первой ступени
— второй ступени
— третьей ступени
кислород-керосин
кислород-керосин
кислород-керосин
Маршевые двигатели:
— первой ступени
— второй ступени
— третьей ступени
4 х РД-107А
РД- 108А
РД-0110
Используемые разгонные блоки
«Фрегат»
При запусках пилотируемых и грузовых кораблей разгонный блок не используется
Космодром
Байконур
Масса полезного груза, т.
— с пилотируемым кораблем типа «Союз»
— с грузовым кораблем типа «Прогресс»
7,2
7,4
Вывоз ракеты-носителя «Союз-ФГ» с пилотируемым кораблём «Союз МС-12» на стартовый комплекс Байконура

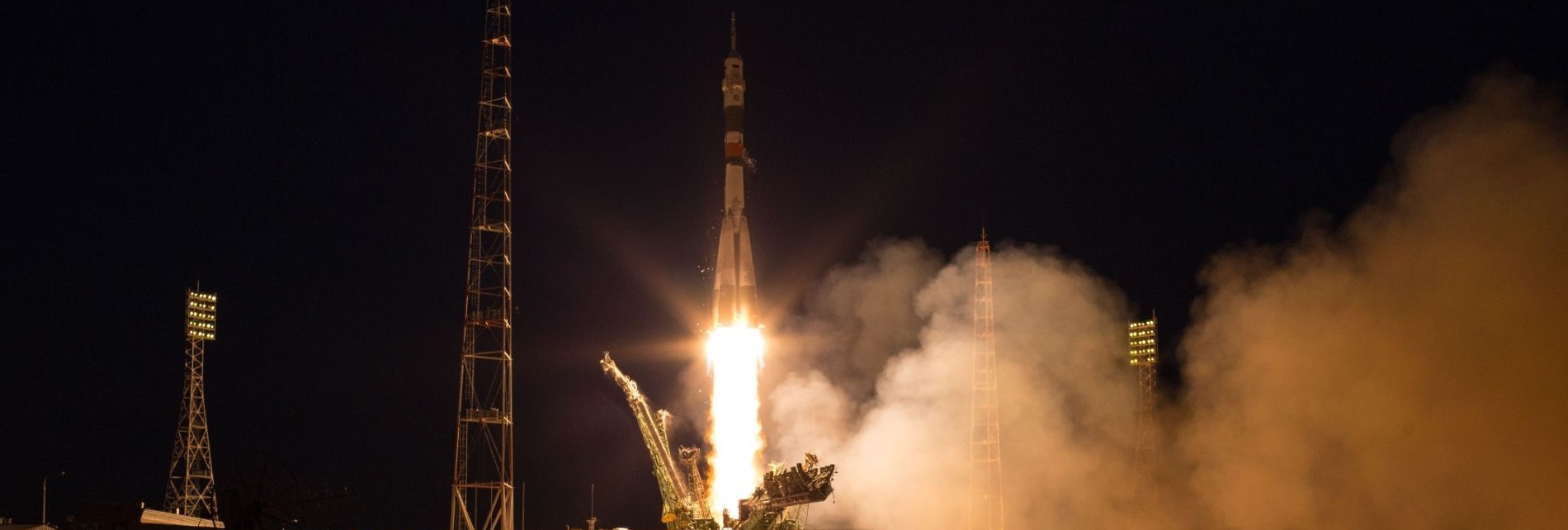

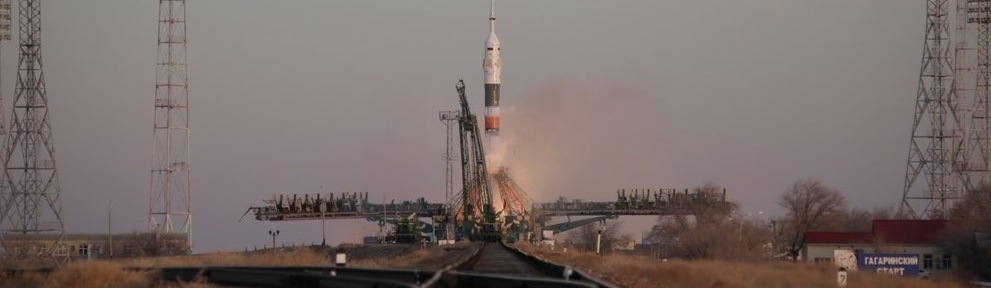

Пуск ракеты-носителя «Союз-ФГ» с пилотируемым кораблём «Союз МС-12» 14 марта 2019 года
