«Протон-М» — ракета-носитель тяжелого класса. Она предназначена для запусков различных космических аппаратов по государственным и коммерческим программам. Сегодня ракета-носитель «Протон-М» с разгонным блоком «Бриз-М» обеспечивает выведение на геопереходную орбиту полезную нагрузку массой свыше 6 тонн, а непосредственно на геостационарную орбиту — до 3,3 тонн.
«Протон-М» представляет собой развитие ракеты-носителя «Протон-К» и обладает улучшенными энергомассовыми, эксплуатационными и экологическими характеристиками. Первый пуск комплекса «Протон-М» — «Бриз-М» состоялся 7 апреля 2001 года. Разработчиком и производителем ракеты-носителя «Протон-М» является ФГУП «ГКНПЦ им. М.В.Хруничева».
Протон-М — это:
Основа космической транспортной системы России
Отработанная конструкция, за время эксплуатации — более 400 пусков (всех модификаций)
Высокий коммерческий потенциал на мировом рынке
Для ракеты-носителя «Протон-М» разработаны более легкие и объемные головные обтекатели. Это позволяет значительно увеличить объем для размещения полезной нагрузки, а также осуществлять групповые запуски спутников различного типа.
На модернизированном носителе «Протон-М» установлена новая совершенная система управления на основе бортового цифрового вычислительного комплекса (БЦВК).
Новая система управления «Протона-М» позволяет:
улучшить использование бортового запаса топлива за счет его более полной выработки, что повышает энергетические характеристики ракеты-носителя и уменьшает или даже исключает остатки вредных компонентов;
обеспечить пространственный маневр на активном участке полета, что расширяет диапазон возможных наклонений опорных орбит;
упростить состав бортовых электронных систем в связи с передачей вычислительных операций систем опорожнения баков и безопасности носителя на бортовом цифровом вычислительном комплексе;
позволить реализовать в полете ограничения по параметру «произведение скоростного напора на угол тангажа», что дает возможность без существенного изменения прочности конструкции ракеты-носителя установить головные обтекатели больших размеров;
обеспечить оперативный ввод или изменение полетного задания;
улучшить массовые характеристики ракеты-носителя.
На «Протоне-М» решена задача резкого сокращения размеров полей, отводимых для падения отработавших первых ступеней носителя.
Сокращение размеров полей падения осуществляется путем управляемого спуска ускорителя первой ступени на площадку ограниченных размеров.
Уменьшение размеров полей падения позволяет облегчить задачи по поиску и утилизации остатков первой ступени. Кроме того, она падает на землю практически «чистой» — циклограмма работы двигателей первой ступени обеспечивает полную выработку компонентов из ее баков. Таким образом, существенно улучшаются экологические показатели нового российского носителя.
Тактико-технические характеристики ракеты-носителя
Стартовая масса, т
~705
Количество ступеней
3
Компоненты топлива:
- первой ступени
- второй ступени
- третьей ступени
НДМГ + АТ
НДМГ + АТ
НДМГ + АТ
Двигатели:
- первой ступени
- второй ступени
- третьей ступени
6 х РД-276
3 х РД-0210 и 1 х РД-0211
1 х РД-0213 и 1 х РД-0214
Используемые разгонные блоки
Бриз-М и ДМ-03
Космодром
Байконур
Масса полезной нагрузки, т.*
- на НОО (200 км, i=51,6 град.)
С разгонным блоком «Бриз-М»
- на ГПО
- на ГСО
22,4
6,3
3,3
* --------
НОО - низкая опорная орбита;
ГПО - геопереходная орбита;
ГСО -геостационарная орбита.
Стартовый комплекс ракеты-носителя
Стартовый комплекс на космодроме Байконур предназначен для подготовки к пускам и проведения пусков ракет-носителей «Протон-М» с различными космическими головными частями. Головным разработчиком СК является филиал ФГУП «ЦЭНКИ» - НИИ СК.
Стартовый комплекс, состоит из двух стартовых площадок, объединенных сетью коммуникаций, и общего для обеих площадок комплекса сооружений, обеспечивающих каждую из них сжатыми газами, водой, электроэнергией, хладагентами для термостатирования компонентов топлива и космических аппаратов.
Построение стартового комплекса обеспечивает достаточную автономность каждой стартовой площадки. Агрегаты и системы стартового комплекса, все технологические процессы подготовки к пуску и пуска ракеты-носителя созданы с учетом максимальной безопасности обслуживающего персонала и требований экологичности при эксплуатации.

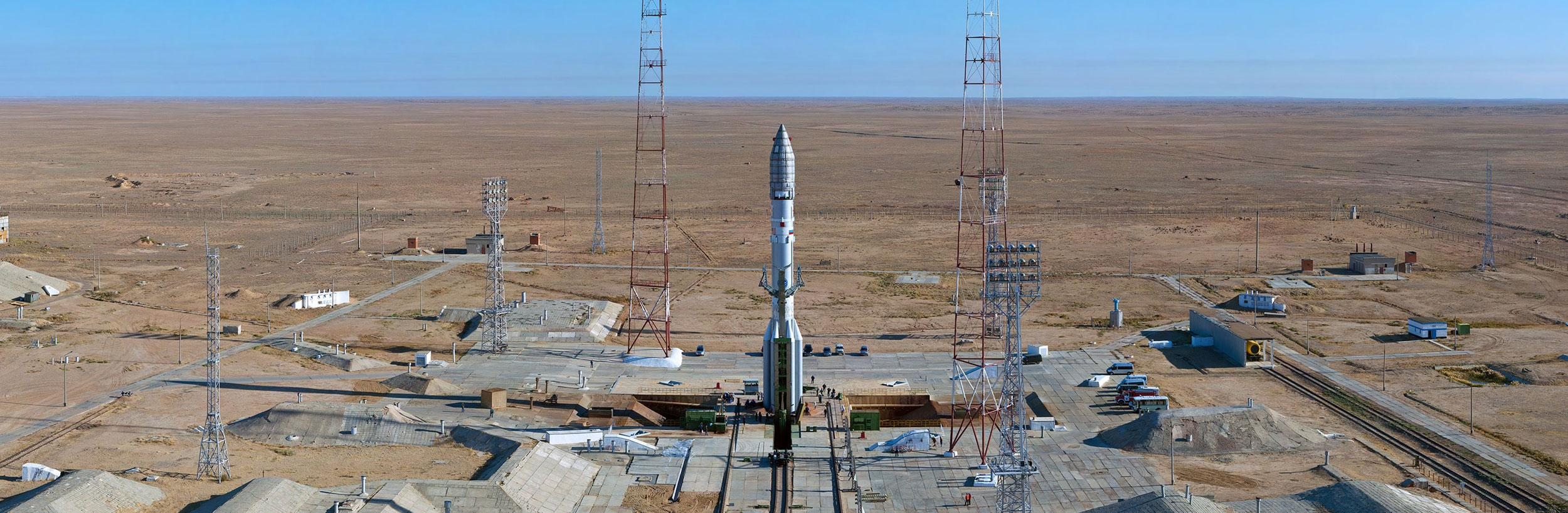

Вывоз ракеты-носителя «Протон-М» с разгонным блоком «Бриз-М» и спутником «Ямал-601» на стартовый комплекс Байконура

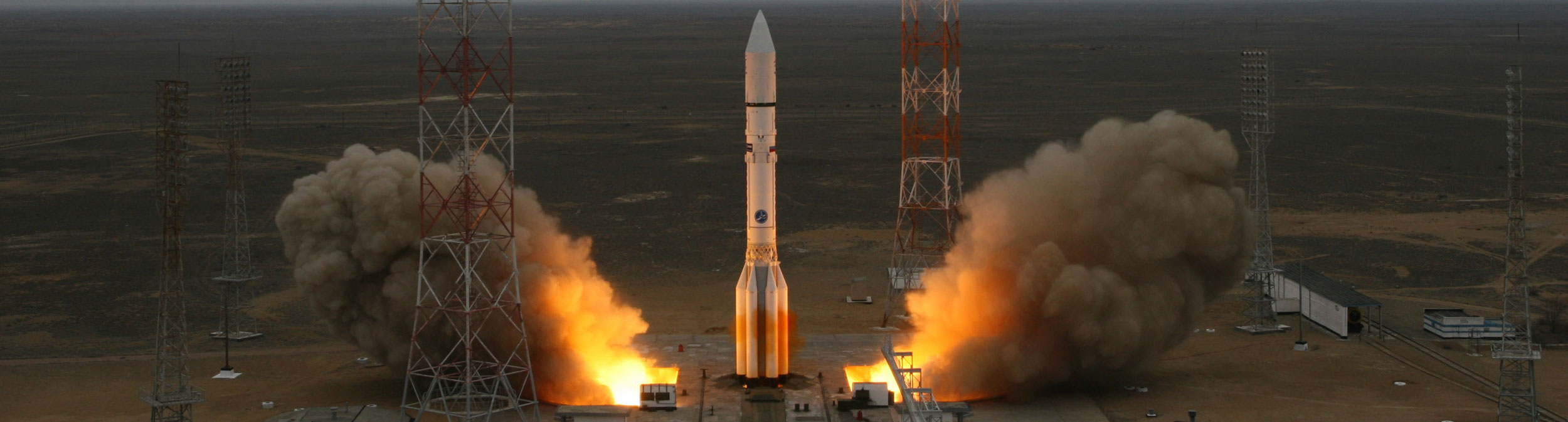

Пуск ракеты-носителя «Протон-М» с разгонным блоком «Бриз-М» и спутником «Интелсат-22» 25 марта 2012 года
Состав ракеты-носителя «Протон-М» со спутником связи
